基本参数/PARAMETER
| 工作温度 | -20℃to+70℃ |
| 额定电流 | 50mA.12V DC |
| 绝缘电阻 | 100MΩ min.100V DC |
| 介电强度 | 250V AC for 1 min |
| 接触电阻 | 100m Ω max |
| 开关行程 | 0.2±0.1m |
| 高 度 | 0.2±0.1m |
| 按 力 | 0.2±0.1m |
产品尺寸图/Specifications
安装孔尺寸图/Mounting hole dimensions
电路图/Schematic

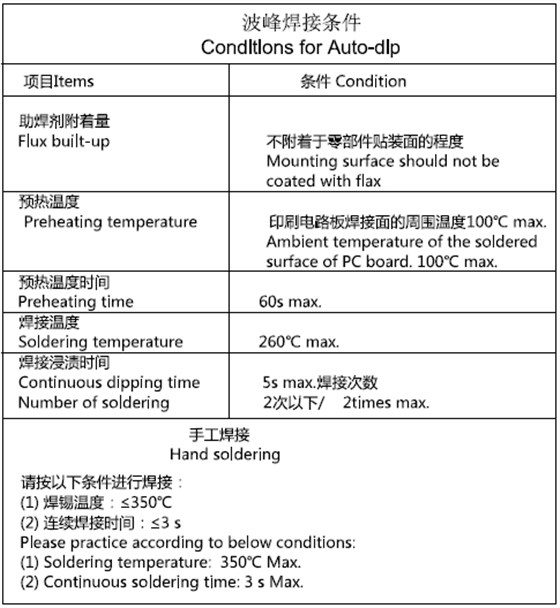

焊接条件/Welding conditions
注意事项/Precautions
直插式轻触开关系列使用注意事项：
1. 考虑清洗触摸开关时，请协商。
2. 请不要从触摸开关上面浸入助焊剂。
3. 请不要事前在开关端子及印刷电路板的零部件贴装面上涂助焊剂。
4. 进行第2次焊接时，应在开关回复到常温之后进行。
5. 请使用比重为0.81以上的助焊剂。
