旋转接触式编码器介绍

2020-07-09 16:10:37

编码器的作用及应用领域

编码器的主要作用:调节和控制,如调节音量,频率,温度,平衡,对比,功能切换等,

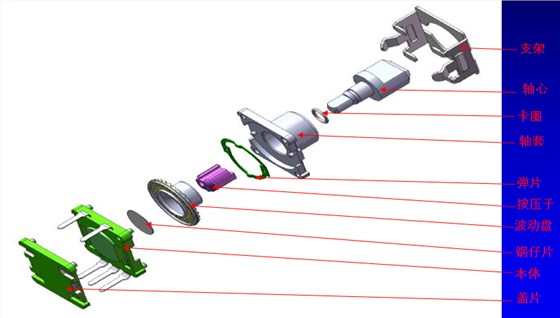

中轴编码器结构示意图

图片 8

图片 28图片 17图片 22


编码器的应用范围很广, 主要应用于数字电子电路中, 凡是需要起调节作用的产品都可用到编码器或者说用到传统电位器的产品大多都可使用编码器, 预计今后几年在汽车、小 家电、家用电器、白色家电、医疗器械、 航空航天、 军工等领域, 会得到更广泛的应用。

汽车市场: 汽车音响、 空调系统、汽车导航、车载蓝牙、中控台;

家用电器: 小家电、家用电器、 微波炉、 电磁炉、 洗衣机、 空调等。

电脑周边设备: 鼠标、 键盘;

多媒体: 功放, 音响, DVD;

仪器仪表设备: 示波器 。

通用设备:对讲机,电台

GY港源编码器是一种能编制解析数据信号并且可以将数据信号转换成存储、传输、通讯等信号的装置,通俗的说旋转编码器就 是将码盘式的角位移和码尺式的直线位移通过旋转转换成电信号。简单地说,其中增量式旋转编码器的工作方式是将位移转换成电信号,再将电信号转换成脉冲,最后用脉冲表示位移;而绝对式编码器则是各个位置分别有一个固定的数值,因而测量时只与开始和结束的位置有关,与中间无关。

旋转编码器的具体分类如下:

(一)按工作方式分类

1.增量形式编码器。当我们转过一个设定的角度位移时,编码器就会产生一个脉冲信号。该种方式一般有A、B两相脉冲信号输出,这里A、B两相是两个相互间隔四分之一周期的信号输出,并且不同的间隔方式可以分为不同的旋转方向。有的编码器还会有第三相脉冲信号,这个是单圈脉冲。

2.绝对值式编码器。这种是每转到一个固定角度就会产生一个对应的固定数值,我们在使用时可以用相关器具测量和记录多个位置。

(二)按编码器安装方式分类

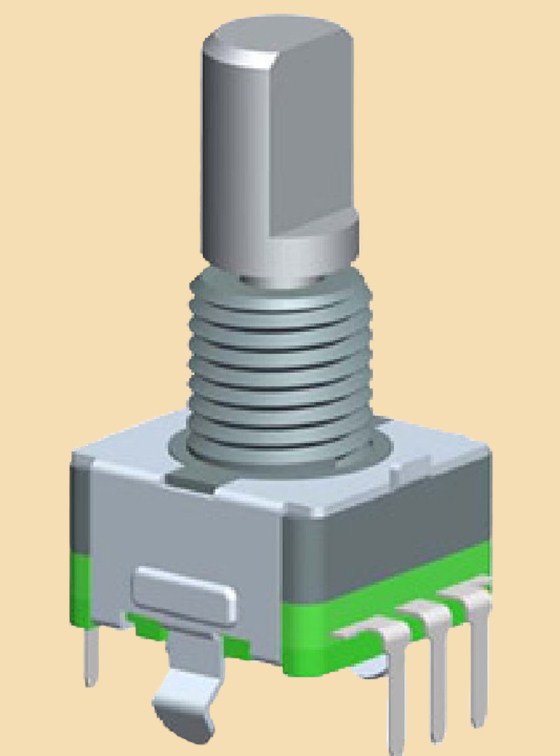

1.中轴编码器。分为金属轴、塑胶轴等不同的材料,也分为半圆轴、圆轴、花轴等不同的轴型,还分为单轴和双轴。

2.中空编码器。就是一种类似圆片环的旋转编码器,中间是镂空的,这种一般直径比较大,多用于汽车装置和大型设备的调试。

组合 47C公共点,A是转动是输出信号;B是在转动时输出信号

可以免费提供样品测试,欢迎来电咨询。
