想了解轻触开关?也许这一篇就足够了

2020-07-16 16:10:44 王燚盛

什么是轻触开关?它由哪些部件组成?它有哪些安装方式?

让我们从上面几个问题点出发,向大家介绍轻触开关,轻触开关也被叫做敏感型开关,它的工作方式是通过不同的操作力和操作方向来实现电路的导通与断开(电路图如下图所示)。


0SZ}NDVDPATCMC8}ZGQM}51D]}{(XYQW7`[G3XTP0CEN]1

接下来说说它的组成,轻触开关是由引脚,底座,弹片(也有叫锅仔片),按钮,上盖这五大部分,其中按钮指的是外力按压开关的地方,弹片是轻触开关的关键组件,开关的通断靠的就是弹片受力形变与两组引脚接触,起导通作用。而引脚一般为两两一组,也有只有两只引脚的,或者五个引脚,两两一组还有一只起接地作用的。只有当轻触开关受到正确的操作力的对其施压时,四个两两一组的引脚才会导通。在自然状态下开关的电路是断开的。

[KVAIY4JSG{@B7SIW0$AC20

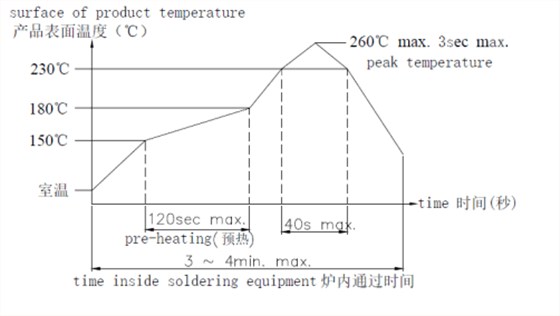

常见的清楚开关有插件(DIP)和贴片(SMT)两种。那么这两种轻触开关的焊接方式也会有所区别。贴片类(SMT)轻触开关的焊接大多是用回流焊的方式焊接到PCB板上。焊接条件如下图所示:

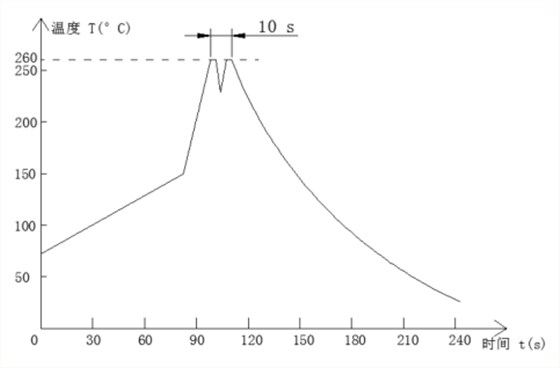

插件类(DIP)的轻触开关的焊接方式是波峰焊。焊接条件如下图:

当然也可以使用手工焊接也是可以的,一般手工焊的焊锡温度推荐≤350℃,

焊接时间≤3秒。~VV]2Z)J4N~YY63G$0TADNT

轻触开关的浅显介绍到此结束,如果还有关于开关类的问题欢迎来港源电子官方网站向我们垂询!!
