五向开关

2019-04-28 11:40:32

五向开关分为插件五向开关和贴片五向开关还有包脚五向开关,具体有方柄和圆柄,五项开关一般带有六个脚,也和轻触开关一样分为贴片和插件等,其中插件和贴片都有不一样的大小和要求,下面从几方面分析更的介绍五向开关。

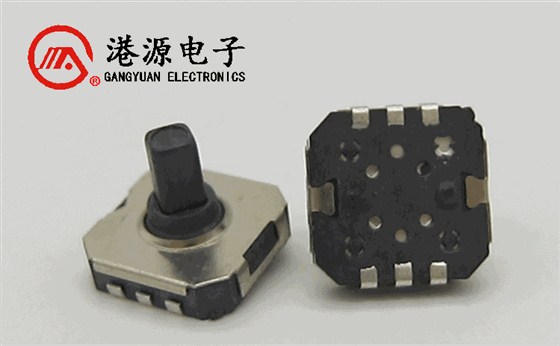

20180131141919_1094

分析一、五向开关的尺寸大小:

选择五向开关时尺寸很重要。开关尺寸与其特性直接相关,包括电流范围、行程和操作力。在提供大电流承受范围的同时要保持良好的接触,五向开关就需要更强的弹簧,而这会使得五向开关的操作力及外形尺寸变大。操作力范围可从增压气动型应用中的2克,到电磁阀应用中的8盎司。

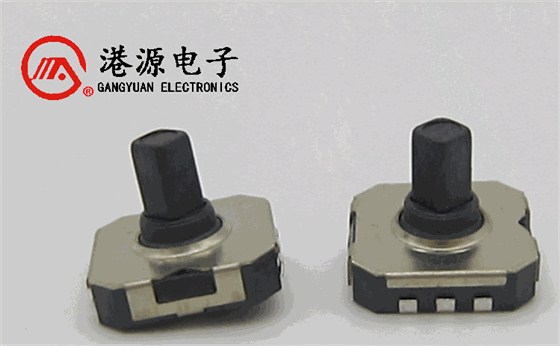

20180131141919_2500

分析二、五向开关的电气要求:

五向开关通常能够分断从5mA/5VDC25A/250VAC的电流。五向开关提供了从低能耗型到功率负载电气型,适用于各种应用。五向开关要能够在低电流(逻辑电平负载)及直流电压下工作。

分析三、五向开关环境条件:

环境要求对五向开关的选择影响很大,尤其是在如工业控制、设备等要求高可靠和关键性应用中。了解应用的环境条件包括空气中可能进入开关的污染物、开关所处的液体以及工作温度要求等。对于恶劣环境条件下的应用,您需要选择有着宽工作温度范围的密封型开关。高可靠的五向开关可在-65华氏度(-54摄氏度)至350华氏度(177摄氏度)温度范围内工作,可轻松应对各种应用。同时,还要注意五向开关的防护等级应至少为IP67级,以防止液体侵入。这样便无需花费大量时间来设计一个可达到同样防护等级的外壳。

分析四、明确五向开关的使用寿命:

五向开关的使用寿命可以用开关寿命测试仪器测试出来,也可以看承认书,和厂家合作承认书上一般会有受用寿命,在知道使用寿命后在运用在同样承受寿命的产品上,不能乱使用,寿命高了开关价钱一定会高,成本不划算,寿命低了,对产品的质量会产生一定的影响。

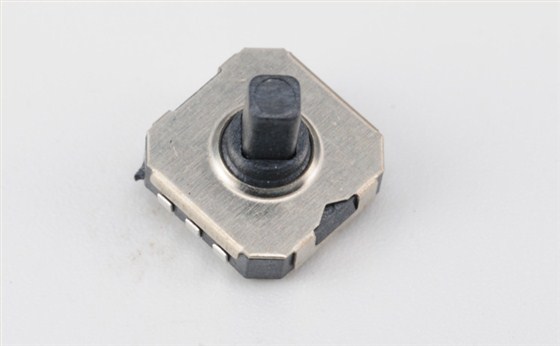

20160926132854_0462

分析五、向开关的可靠性:

您需要明确一个应用到底需要多少次的电气和机械操作寿命?不同的五向开关有着不同的触点材料、外壳及端子,可以满足不同应用中的电气和机械寿命需求。所以在使用中根据图纸要求定做,这样耗费虽然会高一些,但是对于产品的质量会更有保证,港源电子提供各种开关定做,可根据客户要求投入生产。
