微动开关的分类和结构

2022-10-19 16:04:23

微动开关的分类和结构


微型开关的分类
微型开关的种类很多,内部结构有数百种,按体积分法有普通型、小型型、超小型型;按防护性能法有防水型、粉尘型、防爆型;按断路形式法有单联、双联、多联。
此外,微动开关(当开关的簧片不工作时,通过外力可以使开关断开)的断开功能也很强;按断开能力分,有普通型、直流型、微流型和大流型。
根据使用环境分为普通型,耐高温型(250℃),超耐高温陶瓷型(400℃),微型开关的基本类型一般是无辅助按压附件,而导出了小行程式、大行程式。按需配以不同的辅助按压辅助装置,按压辅助装置所配之开关可分为按钮式、簧滚轮、杠杆滚轮、短动臂、长动臂等多种形式。
大小有小号、超小号、超小号等。作用则为防水型。最为常用的应用是鼠标按键。

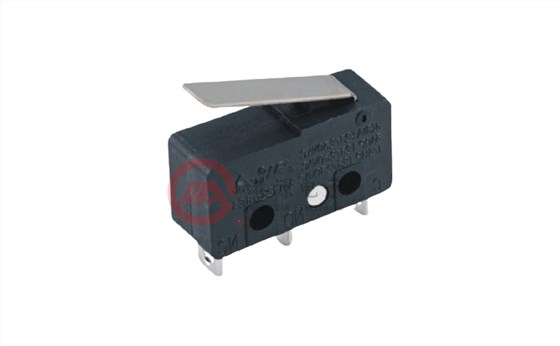

(1)小型微调开关

G15-10SM01-40


通常尺寸是长27.8宽10.3高15.9,参数方面又是大容量、小负荷等不同变化。
(2)微型微型开关。
通常尺寸为长19.8宽6.5,具有不同性能的高精度和高寿命。
(3)微型微型开关。
通常尺寸是长12.8宽5.8高6.5,这个型号中又有一种特殊的薄型设计。

(4)防水类型。

微型开关是如何工作的。
外部机械力通过传动元件(按下销、按钮、杠杆、滚轮等)对动作簧片施加力作,当动作簧片位移到临界点时,发生瞬间动作,使动作簧片末端的动触点迅速接通或断开。
动作簧片在移除传动元件上的作用力后,产生反作用力,在传动元件反作用力达到簧片的动作临界点之后,瞬间完成反作用力。
微型开关触点间距小,动作行程短,压下功率小,通断速度快。它的动触头运动速度与驱动元件运动速度无关。


微动开关的结构
具有微小接点间隔和速动机构的微动开关,在规定的行程和力下进行开关动作的接点机构,外包在外壳上,其外装有传动器,外形较小。港口源电子微动开关由10个元件组成。
一和二、上盖及下盖所用材料为PBT30%GF。
三、按钮材质为PBT30%的GF。
四、开关片材料为铍青铜。
五、片材为铍青铜。
六、黄铜作为支架材料。
七、NC接线终端材料为黄铜。
八、NO接线端材料为黄铜。
九、端子银点材料是银合金。
十、切换片银点材料是银合金。
微调开关的应用
在需要频繁换接电路的设备中,微动开关进行自动控制和安全保护等,在电子设备、仪器仪表、矿山、电力系统、家用电器、电子设备以及航天、航空、舰船、导弹、坦克等军事领域中得到了广泛的应用,开关虽然小,但却具有不可替代的作用。
微动开关目前国内市场上根据使用要求不同,开关的机械寿命从3W到1000W不等,一般有10W、20W、50W、100W、300W、500W、800W等多种,国内一般用铍青铜、锡青铜、不锈钢丝做簧片,国外ALPS最高可达到1000W,其簧片采用稀有金属钛制成。
适用于如电脑鼠标、汽车鼠标、汽车电子、通讯设备、军工产品、测试仪、燃气热水器、煤气灶、小家电、微波炉、电饭煲、浮球设备配套、医疗器械、建筑自动化、电动工具、通用电气与无线电设备、24小时定时器等。
