四脚轻触按键开关的工作原理及接法

2021-03-08 10:08:23

想要了解四脚轻触按键开关的四个角怎么接,首先要明白其工作的原理,下面港源电子给大家具体介绍:
该开关的工作原理实际上与普通按钮开关的工作原理相同,由常开触点、常闭触点组合而成,在四脚按钮开关中,常开触点的作用是,当压力对常开触点施加压力时,该回路呈开通状态,取消该压力时,恢复原始常闭触点,即所谓的断开。这种压力是用我们的手打开按钮,关闭按钮的动作。总之,四脚按钮开关的工作理解很好。
轻触开关四角如何连接呢?
四脚轻触开关在使用过程中不能自锁,但用户只需按一次,四角开关的信号就会发生一次变化。触摸开关的四个角如何连接是电工非常重要的知识,具体如下
第一、将万用表调至二极管处
第二、首先测量四角的任意双脚,判断哪个角是导通的,哪个角是断的
第三、按下按钮,测量双脚,判断哪个角是导通的,哪个角是断的

第四、开始断开,按下导通的双脚可以作为焊接的两个角。

o4YBAF2Bgt6AO6WLAAFY-WaoOEo084

轻触开关四角如何连接?

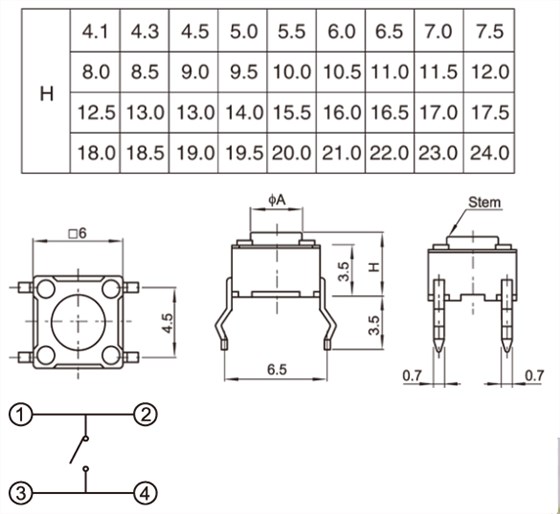

上图为四脚轻触开关的尺寸图和电路图。
根据专家的经验,一般只要是对角就可以直接焊接。
需要注意的是,按下按钮开关的工作原理,按下按钮时接近,即导通松开时,芯片分离,即断开。
事实上,四脚轻触开关与普通按钮开关的工作原理基本相同,由常开触点、常闭触点组合而成。在四脚按钮开关中,常开触点的作用是,当压力向常开触点施加压力时,该电路处于连接状态,取消该压力时,恢复原始常闭触点,即所谓的断开。这种压力是用我们的手打开按钮,关闭按钮的动作。
