轻触开关十个注意,贴片轻触开关的电路运作

2017-10-27 13:56:14

贴片轻触开关可用于操控照明灯和排风扇等小功率家用电器。该电子开关在市电停电后主动断开,再次来电时不会自行接通(需按动操控按钮才干接通),可防止因电器长时间通电而消耗电能或引发意外事故。每次防水轻触开关断电后又来电时,IC的YO端输出高电平,Yl端为低电平,V不导通,K处于开释状况,该电子开关处于断开状况。只要按动一下S,使V导通,K吸合,该电子开关才算接通。

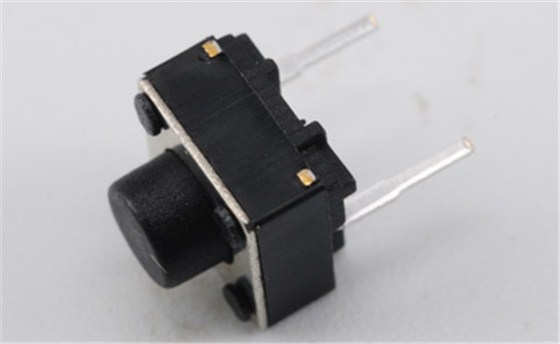

轻触开关

元器件挑选,Rl选用1-2W金属膜电阻器;R2-R5选用1/4W碳膜电阻器或金属膜电阻器。Cl选用耐压值为400V的涤纶电容器或CBB电容器;C2选用耐压值为25V的铝电解电容器;C3选用耐压值为16V的铝电解电容器。再一次按动时,重复上述动作,双稳电路状况再次翻转,UD又复输出高电平使Q1截止,OUT中止输出。如在C2还未充至UB阀值时,就铺开SW-PB的话,UA输出转为低电平,C2经过D1敏捷向UA放电,因为C2还未充至UB阀值时就经过D1放电,UB的输出状况仍是高电平不变,双稳电路无触发信号,该次防水轻触开关无效。

一、关于焊接的条件设定,请根据实际批量生产时的条件进行。

二、因为焊接时,水溶性助焊剂有使开关腐蚀的可能,请避免使用。

三、如果在超过额定电压使用,会有接触不良的可能,用于上述情况时,请另行确认。

四、请注意应根据各开关种类规定的跳动和震荡将电路设定(软件设定)成组合部件不产生误动作。

轻触开关

五、碳接触点具有因推压负荷接触电阻发生变化的特性。用于电压分压回路等时,请在充分确认之后使用。

六、产品以直流的电阻负荷为前提设计制造的。使用其他的负荷(感应性负荷(L),电容性负荷(C))时,请另行确认。

七、不能清洗。对于平轴杆型,尽量按下开关中心部。对于铰链结构,按下时轴杆按动位置将移动,请特别注意。

八、如果使用开关的整机的周围材料产生腐蚀性气体,将有可能造成接触不良等现象,所以请事先进行充分的确认。

九、给端子进行焊接时,如果在端子上施加负荷,因条件不同会有松动,变形及电特性劣化的可能,请在使用时注意。

十、注意不能在使用温度范围的上限附近及下限附近长期连续使用。请注意应在使用条件规定的产品规格书中的各种环境试验的范围内。
