六引脚自无锁开关的两种原理图

六引脚自无锁开关有两种原理图，此开关在日常生活中的应用也是比较广泛的；下面港源电子带大家了解一下：

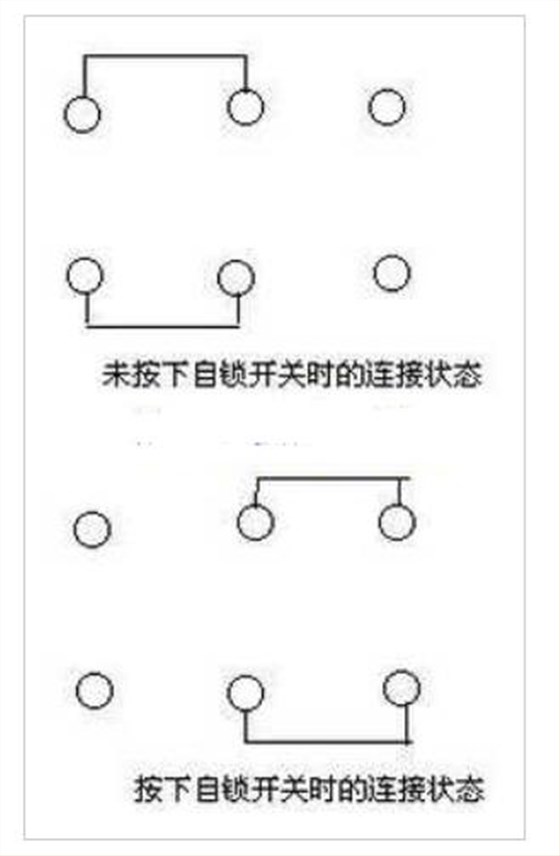

上图自无锁开关是:开关按钮不按，两列两端触点连接；按下开关按钮，每列基地按钮与边上的按钮连接；即开关按钮不按下，黑色触点通过实线触点；按下开关按钮，黑色触点通过虚线触点导通；
下图的自锁开关是：图上标明对比了解。
无论自无锁开关是哪种类型，都可以使用下面的开关电路(如果只买上面右边的开关，需要区分引脚):

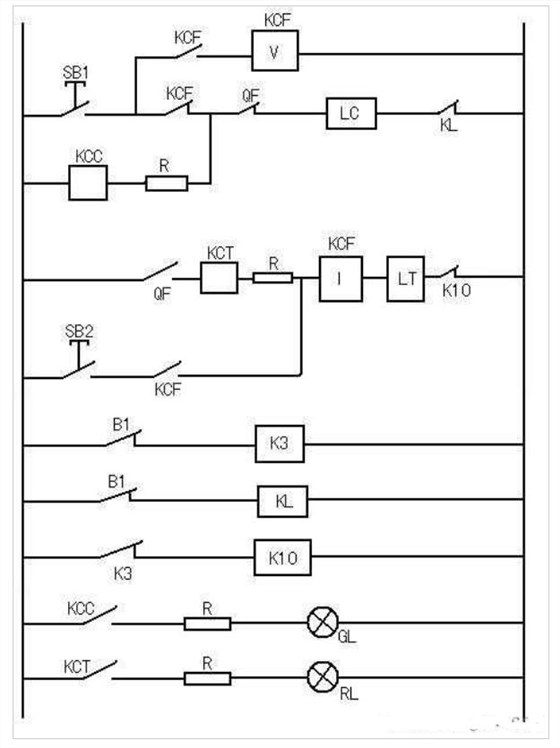

第二种六引脚自锁开关原理图。

6管脚连接+5V电源，此时开关未按下，1与3、6与4管脚分开连接；由于3、4管脚悬空，因此此时此刻并未将+5V电源引入单片机系统；如果按下开关，1和6必须有一个管脚将与2或5连接，因为2和5管脚短接，因此，必然会将+5V引入VCC，即将+5V引入单片机系统。
