继电器的公共端

2023-03-30 16:21:33

继电器的作用很大,是一种真正的控制按钮,在轨道交通的开关控制,电路电流和电压的控制以及其它很多电路控制中都有广泛的应用,继电器的种类很多,交流电中常见的有220伏的和380伏的,在直流电中主要有24伏的和110伏的,中间继电器在使用时常常会有新手分不清楚它的公共端,大家知道公共端是什么意思吗?

20160930104032_0031

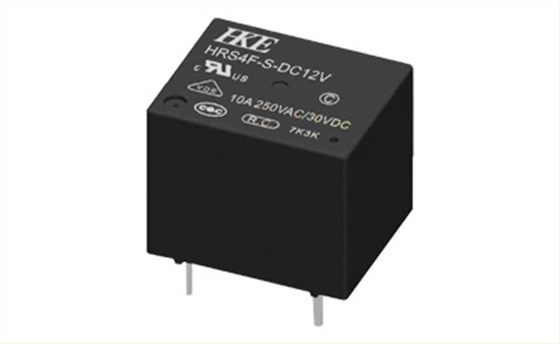

说白了其实这个公共端也就是它的部分触点,在继电器中会有很多的接触点,这些接触点一般来说可以分成两个排,一边是进电流的,是正极,而另外一边则是电流流出的路径,是电继电器电流的负极,在一个继电器里面,一般情况下会有两个点是常闭的,这两个常闭的点一般来说就是它的公共端,除了这两个点以外的其它接触点一般构成常开的是电路。要记住,这两个接触点不论继电器是否在工作,它们一直都是打开着的,当电路中有电流通过的时候,公共端子会被吸合紧紧的扣住。公共端子是变化的,在不同的继电器里面,位置可能会有不同,在有的电路中公共端甚至代表着地线,在微型的中间继电器中,公共端差不多相当于是一个双掷开关的开关刀片,而在其它类型的中间继电器中,一般常闭的接触点和常开的接触点是分开的,这种情况下可以将它认做是没有公共端的继电器。

20161012143352_7239

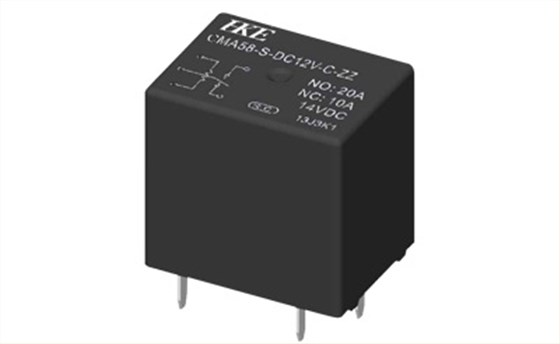

如果是继电器工作电流分为两种,一是吸合电流,当电流小于额定吸合电流继电器就不能正常吸合,二是维持电流,当电流小于额定维持电流继电器就会断开。

如果是继电器触点电流的话,通常都只标明较大电流和电压,但是所有触点都有接触电阻,当电流大接触电阻可以忽略不计,而电流很小时接触电阻就成问题了,因此在继电器选型时要特别注意。

国内大部分继电器负载能力,只标纯阻性负载,这给客户在挑选继电器负载时,产生二种误解,导致选型失误。误解之一是:客户实用的往往并不是纯阻负载,而是感性的、灯的、电机的或容性的负载,负载大小等同于或接近于阻性负载;误解之二是:负载可以从低电平到额定负载,均能适应。应当指出,能可靠转换10A阻性负载的继电器,不可转换10A的感性负载,不一定能可靠转换10mA的负载。因为不同性质负载条件下的电接触失效机理是截然不同的。应该强调,触点故障是继电器失效的主要原因。正确理解触点在不同负载类型、不同负载大小条件的电接触特性、失效现象及失效机理,统一制造方与用户的认识,对提高继电器工作的可靠性,尤为重要。制造厂应改进触点负载的标识、内容,对不同负载类型应分别标注。


20161012154230_3489

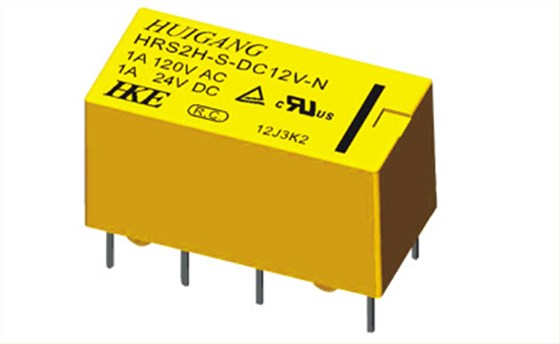

1.白炽灯----由于白炽灯钨丝冷态电阻很小,接通瞬间的浪涌电流高达稳态电流15倍。这般大的浪涌电流会使触点快速烧蚀,甚至产出熔焊失效。通常可串入限流电阻来减少浪涌电流。


2.电机负载----电动机静止时输入阻抗很小,启动瞬间浪涌电流很大。电流注入后,电流和磁场相互作用产生转矩。当电动机启动后,产生内部电动势,致使触点电流趋于减小,关断时,触点间出现反电势,常常会引起拉弧,造成触点烧蚀。不过,电机是缓慢地停下来,电机内部贮存的电磁能,动能转换成热能消耗掉一部分,反电势不会太高。


3.感性负载----电感器、电磁铁、接触器线圈、轭流圈等都是感性负载。接通瞬间,电磁线圈有抑制电流上升的功能,不会出现浪涌电流;但关断时,贮存在电磁线圈中的电磁能通过触点间燃弧消耗掉,这将导致触点烧蚀,金属转移、沾结。采用RC网络、二极管,压敏电阻等触点保护装置可减少触点的烧蚀。


4.容性负载----容性电路的充电电流可能非常大,开始时,电容器类似短路,其电流仅受线路电阻的限制。有时,用户并未意识到其负载是容性的,实际上,长的传输线、消除磁干扰的滤波器、电源等都是强容性的。串联限流电阻,可以减少接通瞬间的浪涌电流。


5.直流负载----直流负载比交流负载难断开,因为电压不过零,触点开断瞬间,即产生电弧,且由于外加电压持续保持,只有电弧被拉长,不能自持而熄灭。电弧热能会使触点严重烧损。直流负载继电器触点间隙应设计大些。灭弧措施也经常被采用。


6.低电平----低电平一般指开路电压为10100mV;触点转换电流为微安级到10mA。由于吸附在触点表面的有机物、化合物,难以在转换负载时消除,导致触点接触电阻大而不稳定,触点压降递增。有效的解决办法是:选择软化电压低的触点材料;表面镀13u的金。从工艺上保证触点表面洁净;控制继电器内部有害气体的含量。但继电器成本将大幅度上升。
