港源电子——GE1102-D-H1无按压开关通用型旋转编码器

今天跟大家介绍下增量式编码器GE1102-D-H1。编码器主要是将操作轴的旋转量或移动量转成电信号，经过数字化处理后输出。

介绍增量式的的编码器工作原理，根据不同的使用环境，需要的产品性能也不一样。所以在选择一款合适编码器的时候，要考虑以下几个产品参数：（1）产品的尺寸（2）输出类型：A B两向增量型（3）轴套长度（4）产品的高度（5）支架脚宽（6）插板的安装间距（7）脉冲数/定位数（8）全回的转角度（9）底座的高度（10）额定功率/输出电压等相关的参数。

〓产品特点：

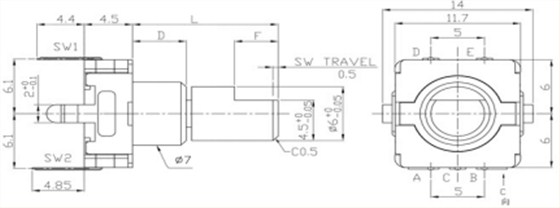

产品关键参数GE1102系列（详细参数以图纸为准）

型号：GE1102-D-H1

输出类型：A B两向增量型

知识点:输出形式分?增量式

增量式编码器轴旋转时，有相应的相位输出。其旋转方向的判别和脉冲数量的增减，需借助后部的判向电路和计数器来实现。其计数起点可任意设定，并可实现多圈的无限累加和测量。还可以把每转发出一个脉冲的Z信号，作为参考机械零位。当脉冲已固定，而需要提高分辨率时，可利用带90度相位差A，B的两路信号，对原脉冲数进行倍频。

底座：4.5mm薄型底座 额定功率：DC5V 10mA

绝缘阻抗：100M? Min.at 300V DC 耐电压：1Minute at AC 100V

手工焊接：300℃ Max. 3S Max. 波 峰 焊 接 ：255±3°C. 5S Max. 使用温度范围：-30℃ to +80℃ 保存温度范围：-40℃ to +85℃ 回转寿命：30000+200 Cycles

〓产品优势：

产品特点：

产品定位明显，旋转手感顺滑。

输出稳定，安装稳固，薄型设计。

轴套、轴芯多选择，安装方面行业通用。

〓效果图展示：

我们的编码器产品可以应用于涵盖音响、车载用途、白色家电等领域。产品阵容丰富多样，如具有短轴、长寿命的金属轴类型；有着出色性价比的绝缘轴类型；内径及外形各异的多款中空轴类型；小型、表面贴装的贯通轴类型等，以满足客户的需求。

港源电子成立至今26年专注电子零部件的生产研发，港源电子是一家专业从事轻触开关设计、制造、及销售的高新科技企业，我们的产品广泛应用于消费类电子、汽车电子、网络通讯等工业电子设备领域。公司所研发的轻触开关、微动开关、自锁无锁开关、AC DC插座、继电器等产品在已经被广大客户认可和一致好评，一直秉承着与客户合作共赢，勇闯天下的信念。要了解更多关于编码器的内容，可以点击港源电子官方网站咨询客服了解//www.exaear.com/

选编码器就上港源电子，可免费提供样品测试，欢迎来电咨询！
