港源电子轻触开关KAN2341应用于线控蓝牙耳机

2020-09-24 16:09:29


近些年,耳机的的功能越来越强大,从一开始听个响,到线控,到蓝牙耳机,再到现在的智能蓝牙耳机,功能性以及多样性是越来越强大,体积重量也是比较轻巧,方便携带。由于目前在电池续航能力上没有太大的突破,为了尽可能缩小产品体积,只在在其他零部件上尽可能缩小体积空间,包括主板和按键一开始是用波动开关,但是拨动开关体积相对较大,缩小的空间较小,因此目前蓝牙耳机采用的按键都是轻触开关,相比拨动开关,在体积上可以缩小近十倍。




轻触开关,轻触开关厂家

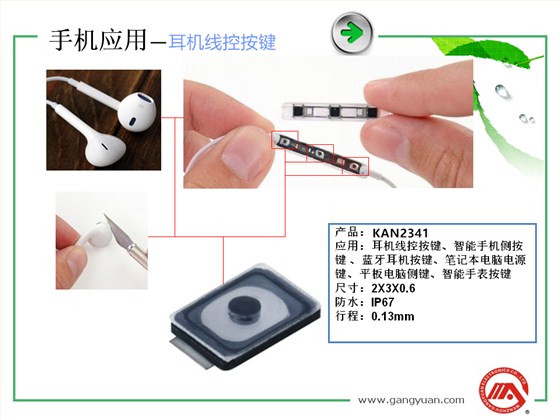

那么在线控耳机上同样也是使用了轻触开关,线控耳机通常都只有三个按键,除了音量+和-外,还有播放键,用于视听娱乐时方便暂停和播放,线控耳机选用轻触开关,体积更小,方便听歌时控制音响和播放暂停。

下面由港源电子为大家介绍2*3贴片轻触开关详细参数和规格。

2*3贴片轻触开关

产品型号:KAN2341
产品名称:贴片轻触开关
产品规格:2×3×0.58mm
产品力度:160gf/260gf
产品寿命:30万次
防水等级:IP67


基本参数




轻触开关,轻触开关厂家



规格图


轻触开关,轻触开关厂家



安装孔尺寸图


轻触开关,轻触开关厂家


电路图


轻触开关,轻触开关厂家


焊接条件


轻触开关,轻触开关厂家


贴片式轻触开关系列使用注意事项:

1.考虑清洗触摸开关时,请协商。

2.请不要从触摸开关上面浸入助焊剂。

3.请不要事前在开关端子及印刷电路板的零部件贴装面上涂助焊剂。

4.进行第2次焊接时,应在开关回复到常温之后进行。


轻触开关,轻触开关厂家


轻触开关不仅仅只用于耳机,其他的小型数码产品或家用电器都可以用到轻触开关,因此轻触开关的应用范围十分广泛,港源电子开关系列产品有几千种,需要获取更多产品信息的请关注官网:www.www.exaear.com
