港源-按钮开关种类及组成结构

2018-12-20 15:50:43


港源按钮开关的结构种类很多,可分为普通揿钮式、蘑菇头式、自锁式、自复位式、旋柄式、带指示灯式、带灯符号式及钥匙式等,有单钮、双钮、三钮及不同组合形式,一般是采用积木式结构,由按钮帽、复位弹簧、桥式触头和外壳等组成,通常做成复合式,有一对常闭触头和常开触头,有的产品可通过多个元件的串联增加触头对数。还有一种自持式按钮,按下后即可自动保持闭合位置,断电后才能打开。

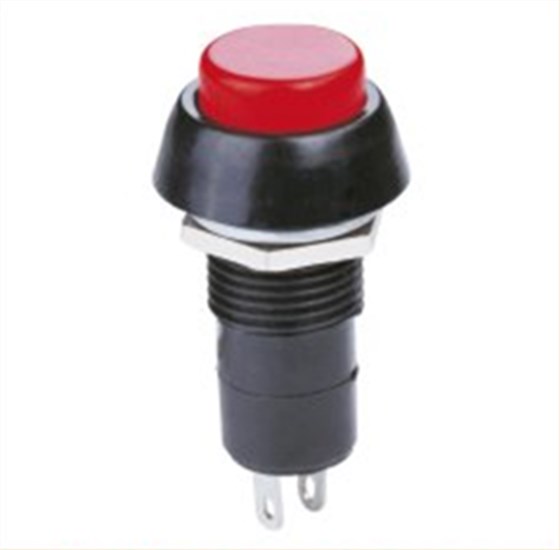

QQ图片20181220163202

为了标明各个按钮的作用,避免误操作,通常将按钮帽做成不同的颜色,以示区别,其颜色有红、绿、黑、黄、蓝、白等。如,红色表示停止按钮,绿色表示起动按钮等。按钮开关的主要参数、型式、安装孔尺寸、触头数量及触头的电流容量,在产品说明书中都有详细说明。

常见的按钮类别及特点:

开启式:适用于嵌装固定在开关板、按钮开关 控制柜或控制台的面板上。

保护式:带保护外壳,可以防止内部的按钮零件受机械损伤或人触及带电部分,

防水式:带密封的外壳,可防止雨水侵入。

防腐式:能防止化工腐蚀性气体的侵入。

防爆式:能用于含有爆炸性气体与尘埃的地方而不引起传爆,如煤矿等场所。

旋钮式:用手把旋转操作触点,有通断两个位置,一般为面板安装式。

钥匙式:用钥匙插入旋转进行操作,可防止误操作或供专人操作。

紧急式:有红色大蘑菇钮头突出于外,作紧急时切断电源用。

自持按钮:按钮内装有自持用电磁机构,主要用于发电厂、变电站或试验设备中,操作人员互通信号及发出指令等,一般为面板操作。

带灯按钮:按钮内装有信号灯,除用于发布操作命令外,兼作信号指示,多用于控制柜、控制台的面板上。

QQ图片20181220163233

交流和直流电路中按钮开关能力有很大差异,需确认额定值。

直流的场合控制容量非常低。这主要是因为直流不象交流那样有零点(电流零交叉点),因此一旦产生电弧就很难消除,电弧时间很长。而且电流方向不变,所以会出现接点迁移现象,接点会由于凹凸不平而无法断开,可能导致误动作。

有些种类的负载的恒定电流和浪涌电流相差很大。需在允许的浪涌电流值范围内使用。闭路时的浪涌电流越大,接点的消耗量和迁移量也越大,就会因接点的熔接和迁移导致接点无法开关的故障。

在含有电感应的情况下会产生反向感应电压,电压越高能量越大,接点的消耗和迁移也随之增大,

因此,需确认额定的条件,在额定值中标出了控制容量,但仅这些是不够的,在接通时和切断时的电压、电流波形、负载的种类等特殊的负载电路中,要分别进行实际设备测试确认。微小电压、电流的场合需使用微小负载用产品。使用一般用途的银质接点时,可能导致接触可靠性降低。
