G20系列在自动售卖机的应用

2024-02-22 16:13:47

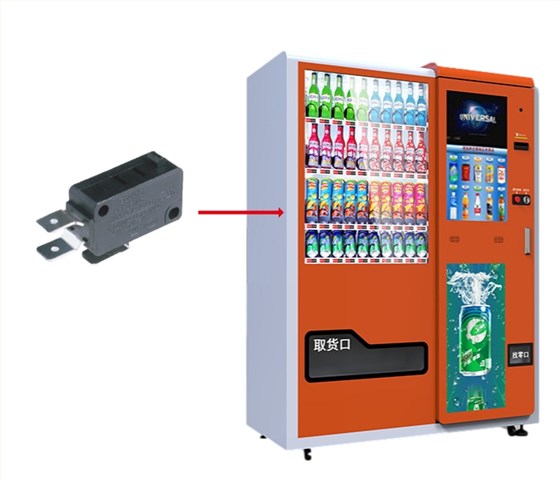

自动售货机本质上是一个自动化商店。人们将产品装入机器,人们可以购买。自动售货机的产品种类繁多,例如新鲜制作的饮料、罐头、零食和新鲜食品。每个项目都有选择编号或相应的按钮。客户付款后,选择相应的商品编号或按钮,然后等待他们选择的产品被分发。微动开关应用广泛,比如测试硬币和扫描美元钞票、硬币验证器等等。自动售卖机中的G20系列微动开关按钮连接到进料器堆栈和托盘的电机控制,激活将产品释放到垃圾箱的转子。找零者持有一定数量的硬币,并在做出选择后释放正确的找零。在处理和分配大量不同类型的瓶子、罐子、盒子、袋子和市场上可用的其他包装的机制中经常发生设计变化。当人们第一次将 592毫升塑料汽水瓶引入自动售货机时,瓶子往往会卡在机器中。设计师必须重新工作,找出这些瓶子在机器中的存储方式,以便轻松交付给客户。产品包装变化很快,因此设计师必须始终寻找实用且更有效的方式来销售商品。

G20 (1)

G20系列微动开关的特点:广泛应用于电子设备、电动工具、自动化设备、自动售货机、电热水龙头、新风机设备、锂电洗车水枪、房车电动踏板、电动螺丝刀、游戏机操作杆等等。G20系列微动开关寿命长,可靠性高,配备各种操作杆,配置紧凑,触点间隙小等。

自动售货机中使用的 G20系列微动开关定义,执行器按钮处相对较小的运动会在电触点处产生相对较大的运动,并且高速发生。大多数成功的设计还表现出滞后现象,这意味着执行器的轻微反转不足以反转触点;必须有一个相反方向的重大运动。这两个特性都有助于实现对开关电路的干净可靠的中断。在内部,一个微型开关包含两个弹簧。两者都是导电的,并通过开关承载电流。一个长扁弹簧铰接在开关的一端,另一端有电触点。一个小的弯曲弹簧,预加载以自行伸展,连接在触点附近的板簧之间。支点位于板簧的中点附近。执行器小块压在其铰接点附近的板簧上。由于板簧被锚定且受力强,弯曲弹簧无法将其向右移动。弯曲弹簧向上挤压或拉动板簧,即远离锚点。由于几何形状,向上的力与位移成正比,随着板簧向下移动而减小。这就是我们G20系列基本微动开关的内部结构。
