增量式编码器结构与特点

返回列表 来源:港源 作者: 查看手机网址
扫一扫!增量式编码器结构与特点扫一扫!
浏览:- 发布日期:2020-07-14 15:21:07【

增量式编码器:在旋转过程中,能输出二:组或二组以上,有周期性变化并有相位时序差的编码器。其主要由轴芯、本体、支架、定位片、接触刷等组成

特点:

1,可以360度旋转

2,在旋转过程中,能够产生高、低电平周期性变化的输出信号,没有固定的起始点和终点;

3,能在任一-位置停下或起步

4,使用时,一般不注重停下位置的结果,只强调过程的信号变化输出信号:通过旋转轴芯带动接触刷,产生通、断,输出二组或二组以上,有周期性变化并有相位时序差的脉冲信号

图片 10

绝对编码器结构与特点

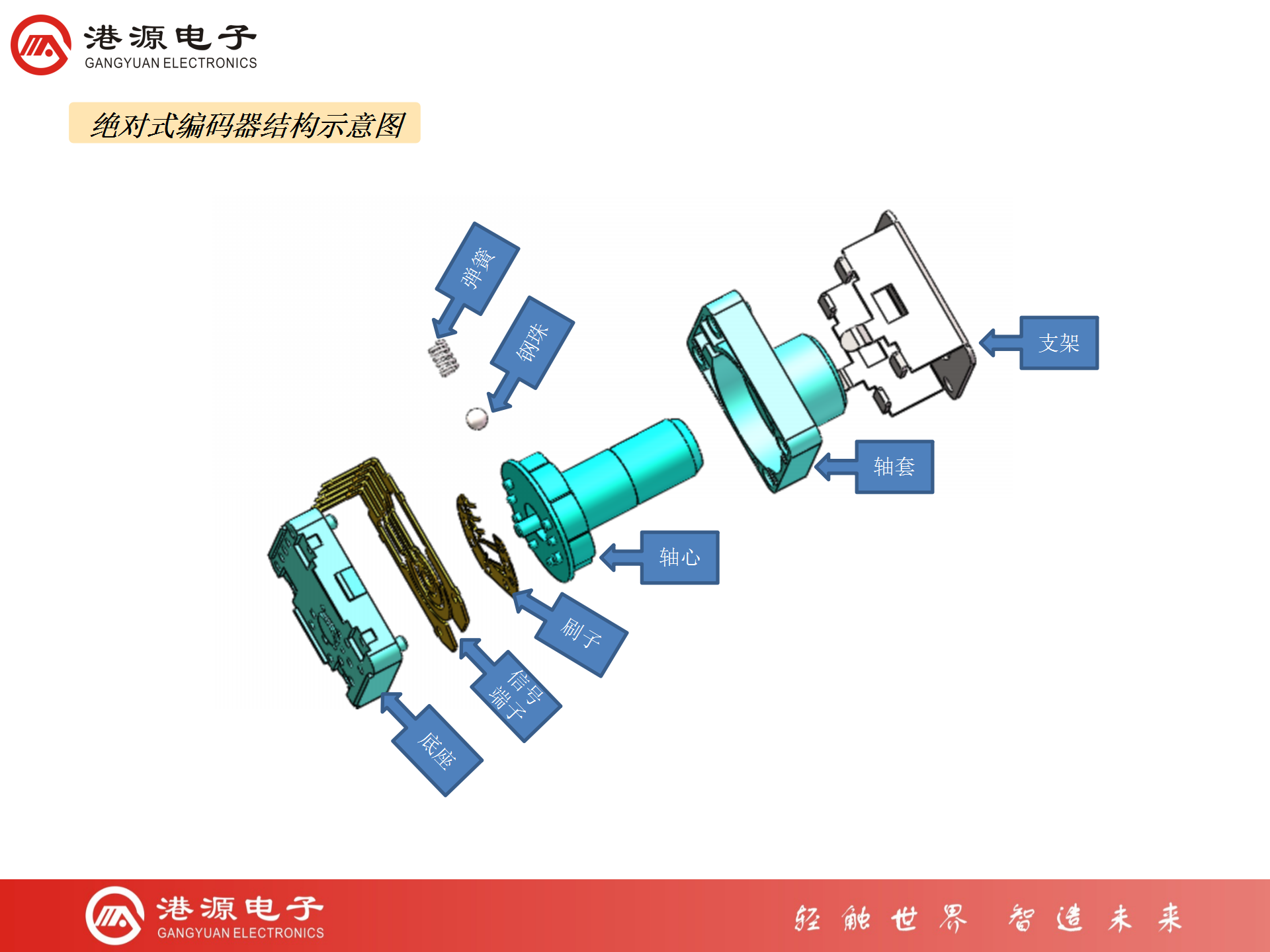

绝对式编码器主要由轴芯、本体、支架、定位片、接触刷等组成。它与增量型旋转编码器的差异是本体接触片的形状

特点:

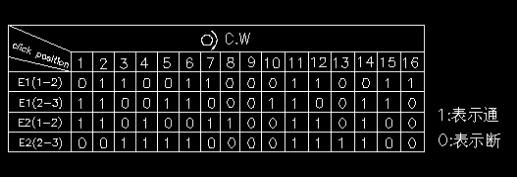

1,产品上设定每个档位固定的信号输出方式,分别为0、1组合,应用此代码输出信号,可进行各种不同功能的设计2,正转、反转到同一档位时,输出的信号是-致的3,使用时,-一般不考虑中间运动过程,只注重停止位置的输出信号

输出信号:通过编码器的旋转运动,在停止位置产生出有规则对应的固定编码信号

编码器知识介绍(代理商培训用)_09组合 38

图片 18451组合 29

港源始终陪伴在您点滴生活中,并为消费者提供的产品应用,港源值得信赖。港源提供样品测试, 欢迎来电咨询。
