微动开关在设备电路中的作用

返回列表 来源:港源 作者: 查看手机网址
扫一扫!微动开关在设备电路中的作用扫一扫!
浏览:- 发布日期:2019-03-11 10:12:34【

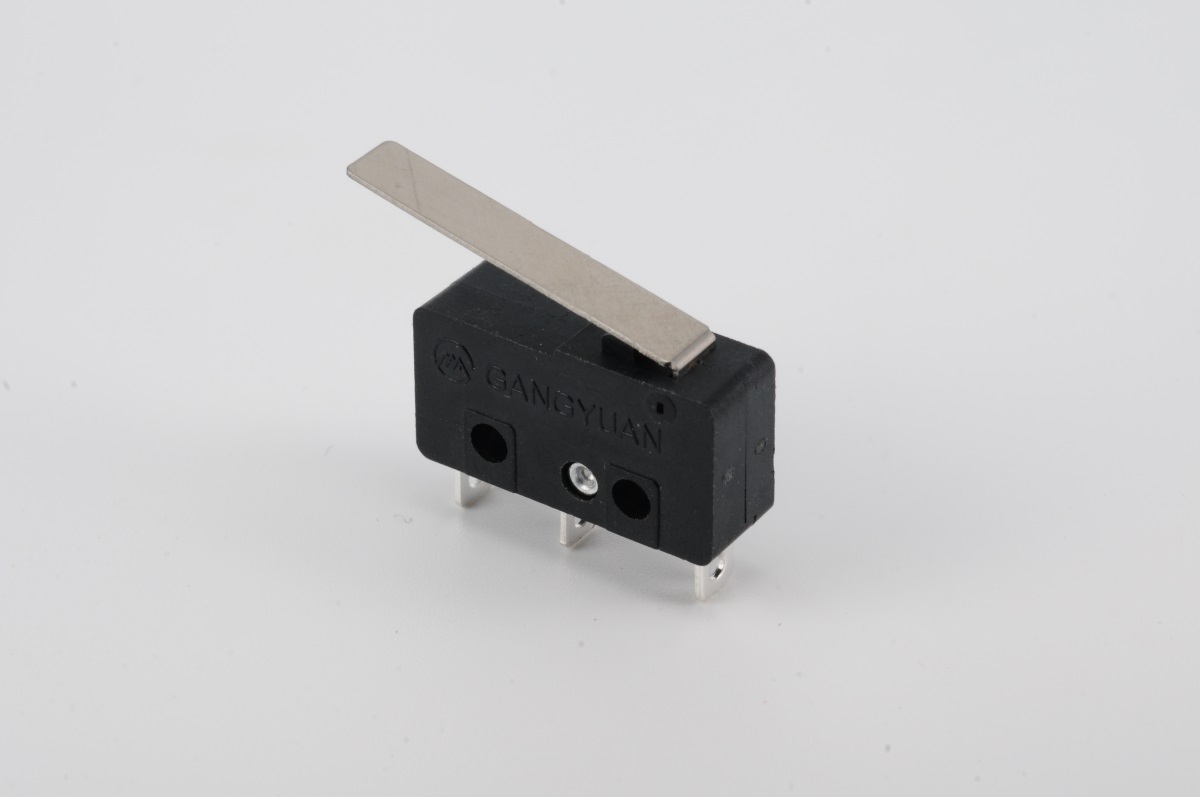

    微动开关有3根线是因为两个触点电源用的是公共的,另两根线,一根是常开点NO,一根是常闭点NC

微动开关: 具有微小接点间隔和快动机构, 用规定的行程和规定的力进行开关动作的接点结构, 用外壳覆盖, 其外部有驱动杆的一种开关。(以下称开关)有接点 :在开关类型中, 和具有开关特性的半导体开关相比, 通过接点的机械开关来实现开关的功能。接触形式 :根据各种用途构成接点的电气输入输出电路。


    额定值:一般指作为开关特性和性能的保证基准的值, 例如额定电流、额定电压等,其前提是特定的条件(负载的种类、电流、电压、频率等)。


    树脂固定(塑封端子):在端子部位用导线配线后, 通过填充树脂来固定该部分, 消除露出的带电部位来提高防滴性的方法。 绝缘电阻:指非连接端子间、各端子和不带电金属部位间、各端子和地间的电阻值。


20170512142514_9062

    耐压:在规定的测定部位加1分钟高电压后, 不会引起绝缘损坏的临界值。

    接触电阻:表示接点的接触部位的电阻, 但一般表示包含弹簧和端子部位导体电阻的电阻值。

    抗振性:误动作振动 微动开关在使用时, 由于振动闭合的接点在超过规定的时间内不分离的振动范围。

    抗冲击性:耐久冲击 指微动开关在运输中或者安装时不会受到由该机械冲击带来的各部位的损伤, 并满足动作特性的范围内的冲击。

    误动作冲击:指微动开关使用时由于冲击闭合的接点在超过规定的时间内不分离的冲击范围。



1540170042931291

    微动开关在执行器中被用作电气超限保护、位置限位、扭矩检测、信号输出等,大家在使用中,一定要注意,不同的功能,用法是不一样的,作为电气超限保护使用,阀门在正常开闭过程中是不触碰微动开关的,如果在标定阀门角度时触碰了微动开关,会造成执行器正常运行中可能达不到当初标定的关位和开位,原因是,标定角度时执行器负荷较轻,产生一定的过冲,所达到的位置如果被设定为关位和开位,在设备正常运行时,由于负荷加大,由于触碰到微动开关,电机已经断电,依赖惯性,永远也达不到那个位置,电脑板会检测到没有到位而继续驱动电机运转,超时就会报堵转,这就是为什么一再强调,作为电气超限保护的微动开关,在设备运转过程中一定不能触碰。
