港源电子磁环电感-T8*4*3

返回列表 来源:港源 作者: 查看手机网址
扫一扫!港源电子磁环电感-T8*4*3扫一扫!
浏览:- 发布日期:2024-07-12 16:34:27【

港源电子磁环电感-T8*4*3

产品图片


绿色磁芯

镍锌;OD=8mm; ID=4mm; H=3mm

线材

 Φ0.4-1UEW(本色纯铜线)及Φ0.4-1UEW(红色纯铜线)双线

结构

采用Φ0.4-1UEW(本色纯铜线)及Φ0.4-1UEW(红色纯铜线)双线同时绕制12.5TS,线材耐温更是高达155℃,可以满足0.4A及以下电流的电路需求;

高压特性

COILL-COILL: AC700V/0.5mA/3S

电感特性

L=50-300uH   1KHZ/1V)

DCR特性

30mΩ(max)  AT:25

作用

抑制交流电源的EMI抗干扰及高频杂讯;解决电路中共模干扰的问题;

产品应用领域

如:车充,旅充, 笔记本电源,LED电源、工业用电源摄像头电源,显示器电源  等;

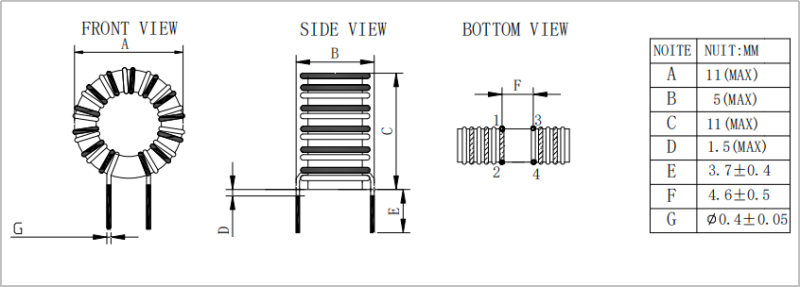

外观尺寸图

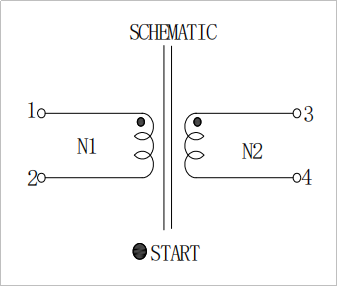

原理图

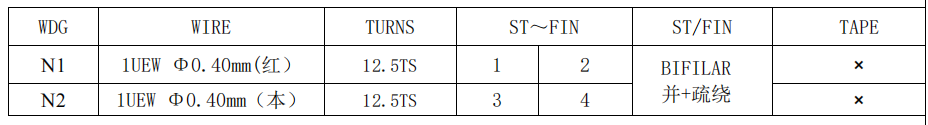

绕线结构图

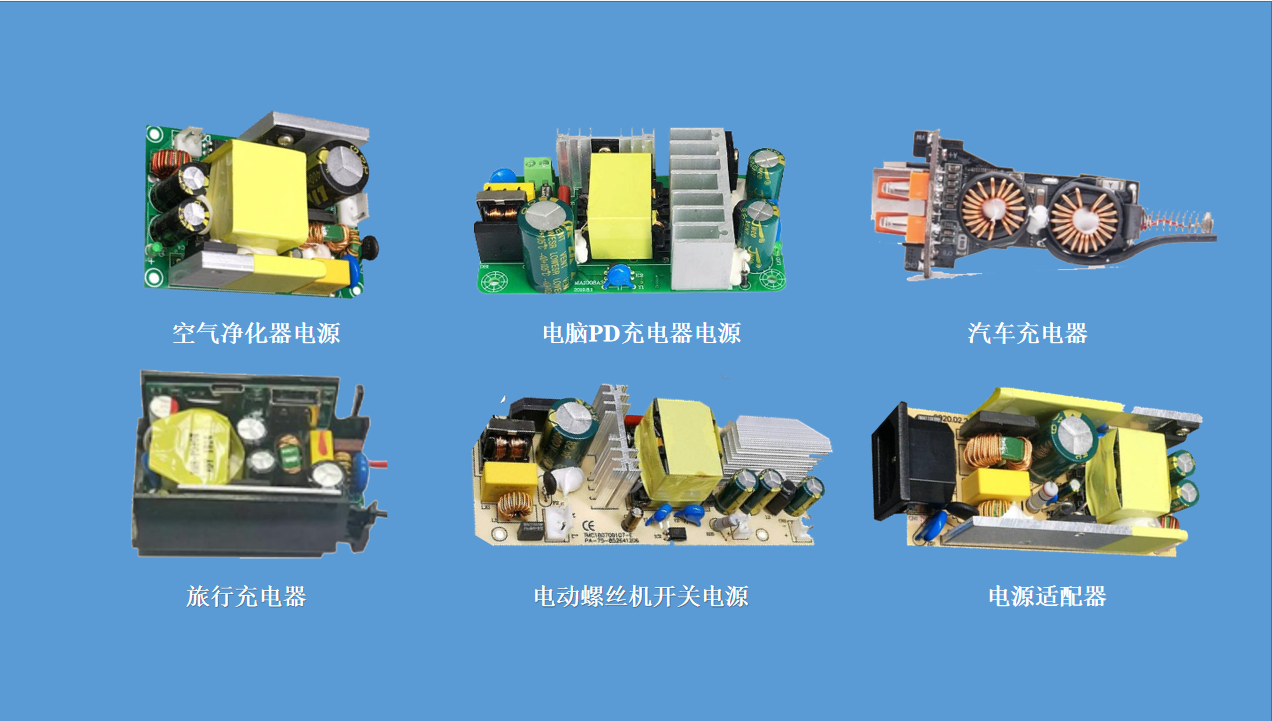

应用领域
