KAN0671

产品型号:KAN0671
产品名称:侧卧式轻触开关
产品规格:6×6×L/L=4.3mm-15mm
产品力度:100gf/160gf/260gf
产品寿命:10万次/20万次/50万次/100万次
订购热线:18705771505
立即咨询
产品详情咨询热线:18705771505

基本参数/PARAMETER

工作温度 -20℃to+70℃
额定电流 50mA.12V DC
绝缘电阻 100MΩ min.100V DC
介电强度 250V AC for 1 min
接触电阻 100 max
开关行程 0.25±0.1mm
高  度 4.3mm-15mm
按  力 100gf/160gf/260gf

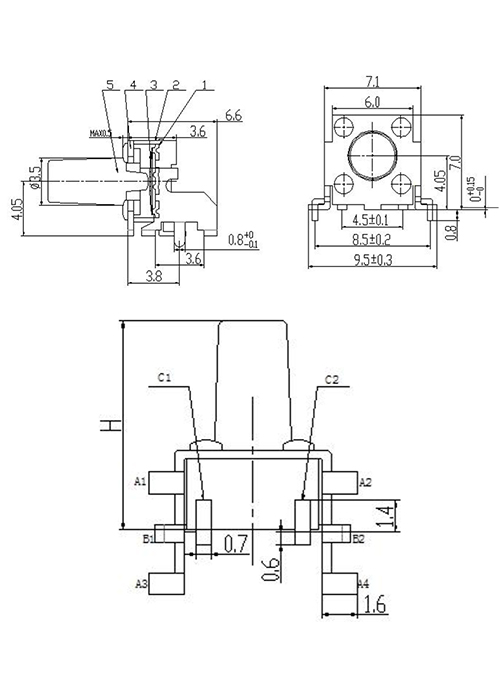

外形图/Specifications


1

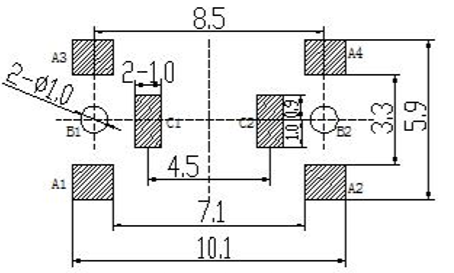

安装孔尺寸图/Mounting hole dimensions


16

电路图/Schematic


19

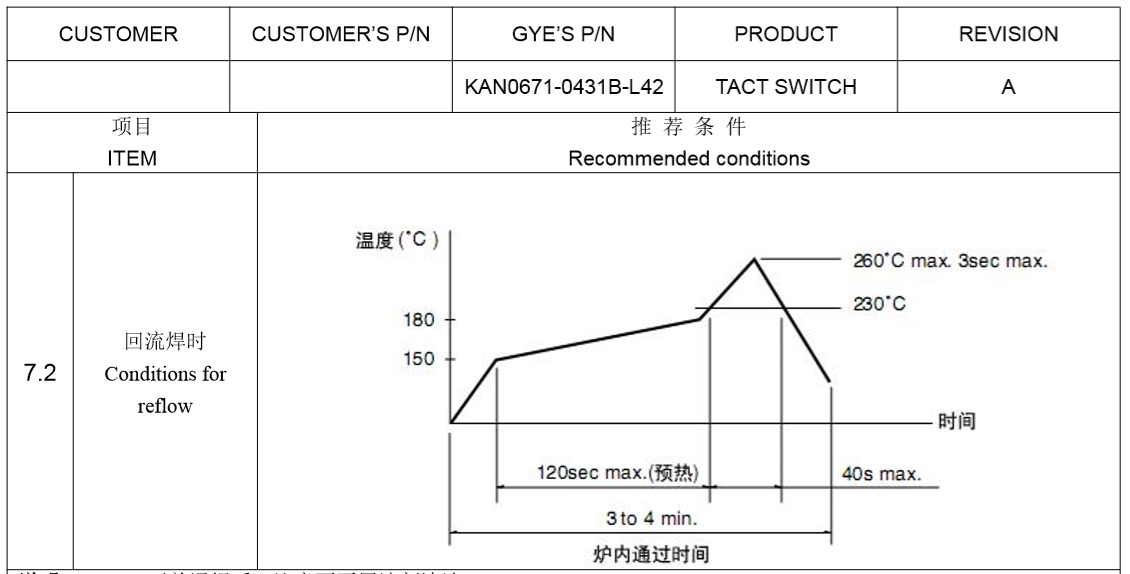

焊接条件/Welding conditions


QQ图片20180528135044

说明/Precautions

  •  一 1 开关浸焊后,注意不要用溶剂清洗。
  •     2 在使用烙铁的情况下,焊锡温度应在 350℃以下、3 秒以内。
  •     3 浸焊后,注意不要在顶部施加负荷。
  •     二 设计中应注意的事项
  •     1 印刷基板的安装孔尺寸参见产品图。
  •     三 注意点
  •     1 注意不要施加超负荷的压力或晃动开关
  •     2 开关浸焊后,印刷基板注意不要叠放。
  •     3 保管时尤其应注意避开高湿高温和有腐蚀性气体的环境。如需要长时间保存,请不要打开包装箱。
