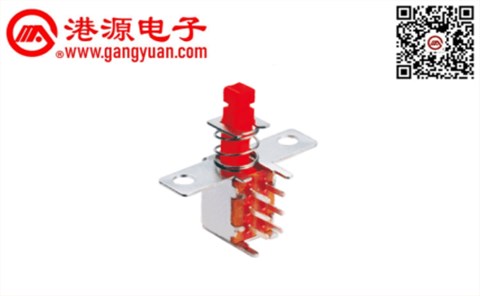

PS22F05

PS22F05
  • 规格:PS22F05
  • 产品型号:带定位孔

产品简介

直键开关 新品上线

产品详情

基本参数/PARAMETER

工作温度 -20℃to+70℃
额定电流 50mA.12V DC
绝缘电阻 100MΩ min.100V DC
介电强度 250V AC for 1 min
接触电阻 100m Ω max
开关行程 0.2±0.1m
高  度 0.2±0.1m
按  力 0.2±0.1m

产品尺寸图/Specifications



安装孔尺寸图/Mounting hole dimensions


电路图/Schematic

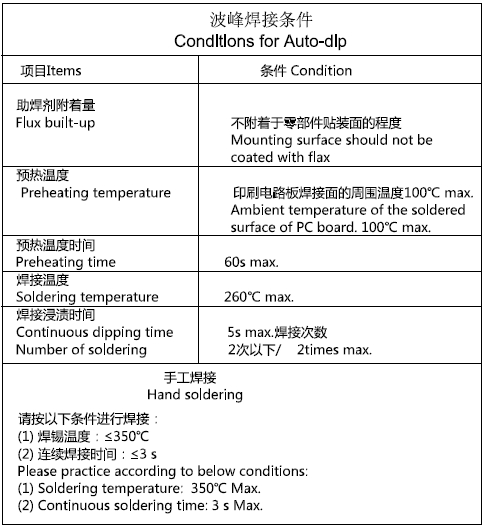

焊接条件/Welding conditions


20160924075658_7988


注意事项/Precautions

直插式轻触开关系列使用注意事项:

1. 考虑清洗触摸开关时,请协商。

2. 请不要从触摸开关上面浸入助焊剂。

3. 请不要事前在开关端子及印刷电路板的零部件贴装面上涂助焊剂。

4. 进行第2次焊接时,应在开关回复到常温之后进行。

5. 请使用比重为0.81以上的助焊剂。
