微动开关通用规范

返回列表 来源:港源 作者: 查看手机网址
扫一扫!微动开关通用规范扫一扫!
浏览:- 发布日期:2018-03-16 10:16:00【

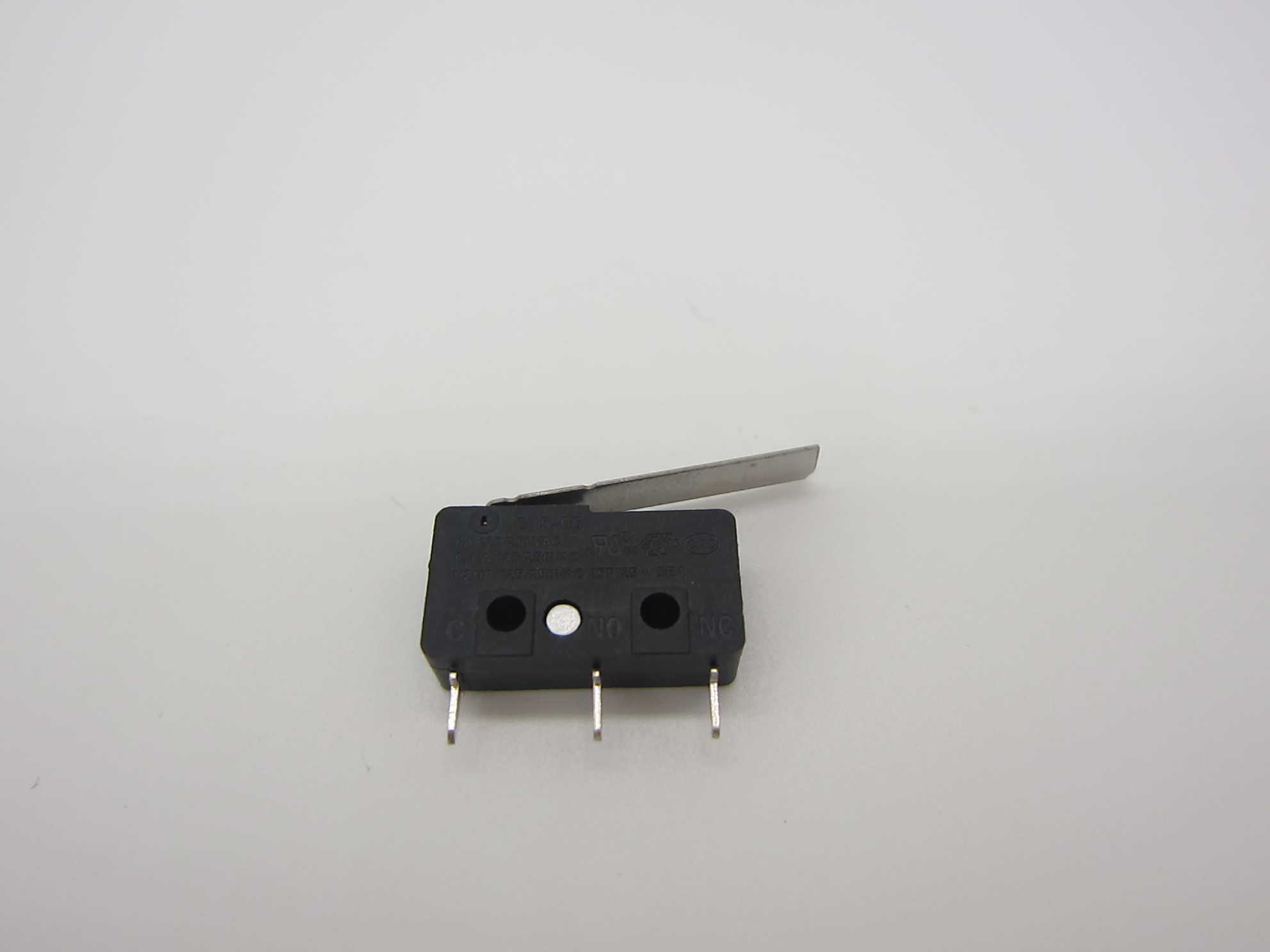

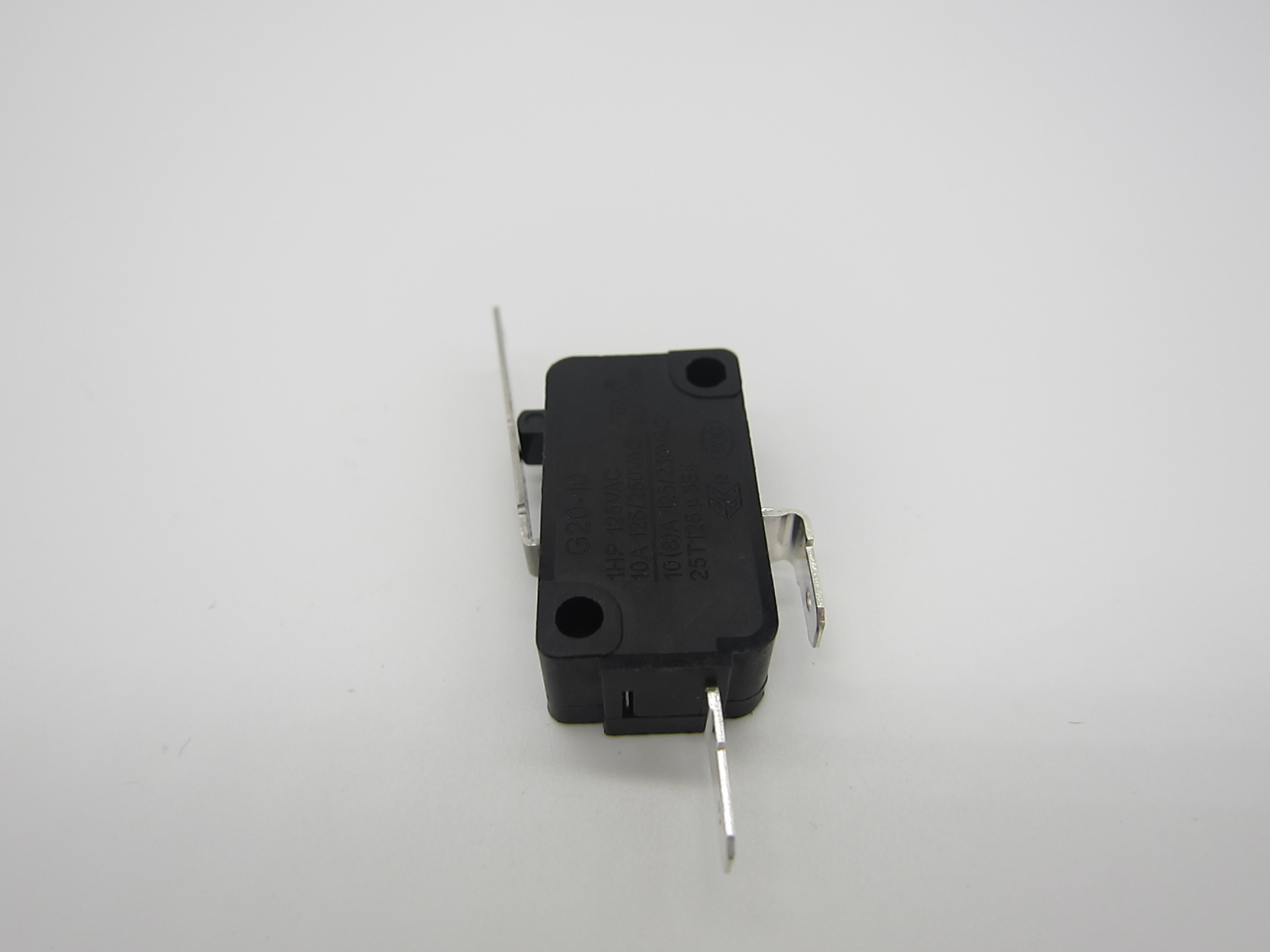

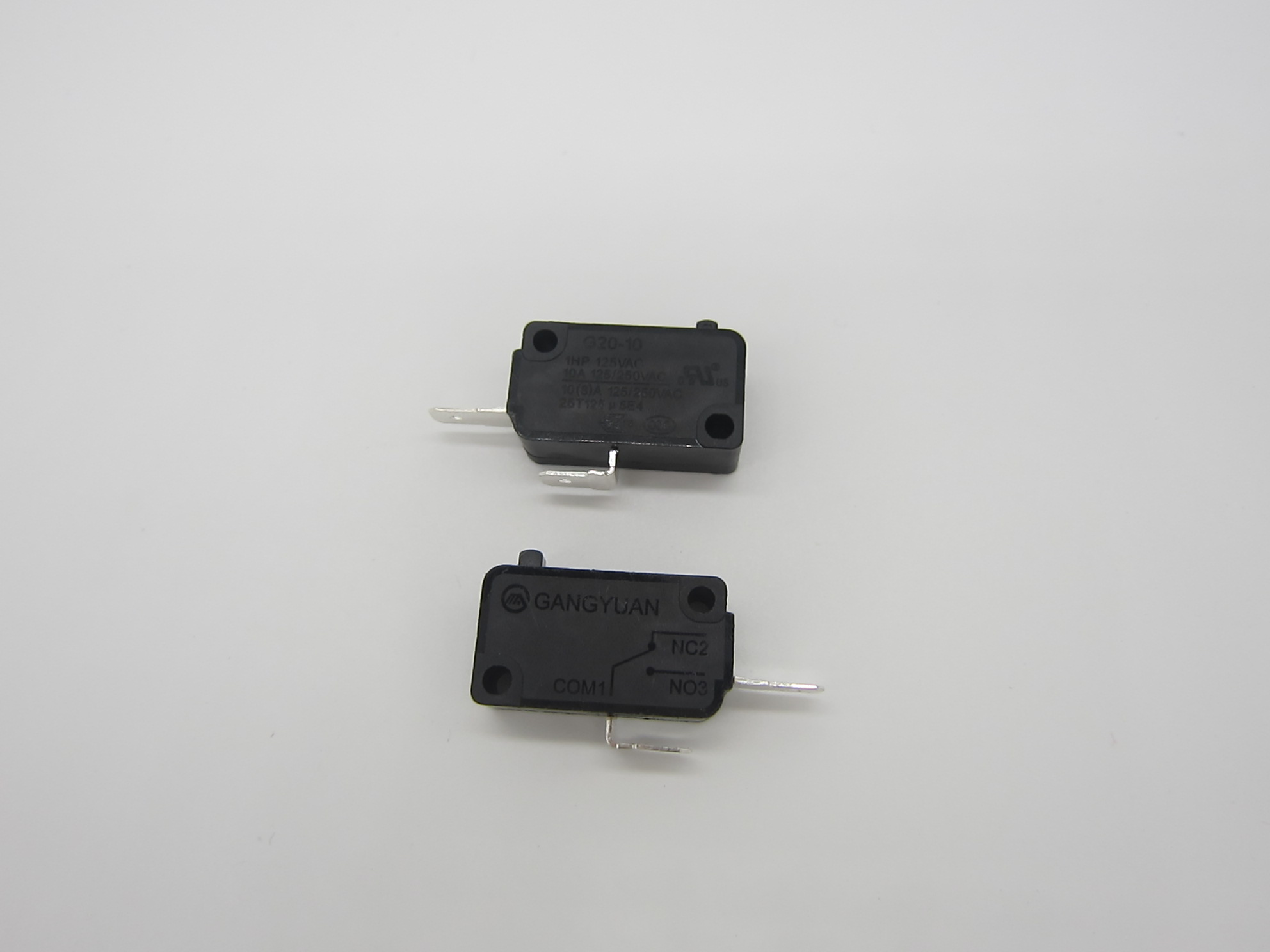

微动开关应注意哪些方面

    微动开关主要用于机械控制,所以对开关执动元件类别及行程、动作力等要求要严一些。在选用微动开关时,TDK电感应注意以下几点。

1.开关动作特性在加负荷通断过程中会随着开关次数的增加而有所变化,这种变化的大小称作动作特性的稳定性。有时尽管机械构件和开关本身都没有损坏,但控制系统却发生 控制失误,这就是动作特性变移造成的。用户在选用时,不但要注意负荷,同时应考虑为动作特性留有一定的保险系数,或使用自行补偿动作特性的开关。

2.超行程是为保证接触可靠、防止动作点重复精度不好而设计的。但超行程过大,则使内部弹簧系统变形加大。随着使用时间和次数的增加,动作特性稳定性会很快恶化,开关寿命也将大大缩短。因此使用超行程以产品超行程总长的1/3为好。


G20

3微动开关在使用中,用户不可自行增添其他传递机构。

4.开关的安装一定要按照产品说明书或标准给定的尺寸开孔安装。微动开关的安装螺钉、螺栓、轴销等都不可改细或改粗,改细产生摇晃而影响动作特性,改粗则因扩孔而破坏开关基体。

5.用户不要另行安装附加的装置和改装开关,否则会影响开关动作特性。


G20

6.焊接式接线端的焊接时间不超过58s,温度不超过280oC,否则将会因焊接过热烧坏基体或造成焊料渗入开关内部,影响绝缘性能和接触性能以及动作特性而报废。助焊剂不能用有腐蚀性的氯化锌等。T491B686K004AT微动开关依据的总规范为GJB809A-1997《微动开关通用规范》。


    微动开关选用时应注意哪些方面


    在军用、民用无线电设备及生产过程的自动控制设备中,为了实现电路的人工或自动转换、接通或断开等控制,以达到用少数的电路代替多种复杂电路的目的,经常需要使用各种类型的开关及其他接插件。随着科学技术的发展以及安装、操作控制、美观、可靠性能等方面要求的不同,军用装备的严格要求,开关的规格品种也日趋增多。开关的结构千变万化,本次选择几个大类典型结构进行介绍。在开关选用时应注意以下的几点:

1.常将电路接通或断开的部位,可选用断路型的开关,如钮子开关、波动开关、按钮开关。

2.需要很短时间内起控制作用的设备,如油压机、机床,可选用微动开关、自动复位的钮子开关、按钮型转换开关等。

3.作为多挡收发通信机一类频率转换、仪器仪表中的变换测量和控制范围,应当选择多挡按钮开关、直键开关(琴键开关)、旋转开关(包括波段开关、刷形开关、凸轮开关)、滑移开关。

4.需要夜间操作,尤其是在野外和战地使用的面板上,应采用有照明指示灯的按钮开关、T491U686K004AT色泽鲜艳的波动开关等。

G15

5.为防止衣物或其他物件的碰撞而产生误动作,应采用锁柄式的钮子开关、旋转开关、带保护的按钮开关。

6.用于长期元人照看和操作的设备,应采用微动开关。

7.用于微弱信号的接通、转换,要选择低电平下使用的开关。在各类开关中均有低电型的开关,如果选用了一般负荷的开关,就可能产生接触不可靠的现象。
