贴片式轻触开关电路是怎么运行的?

返回列表 来源:港源 作者: 查看手机网址
扫一扫!贴片式轻触开关电路是怎么运行的?扫一扫!
浏览:- 发布日期:2022-07-15 09:07:50【

        贴片式轻触开关可用于操控照明灯和排风扇等小功率家用电器。该电子开关在市电停电后主动断开,再次来电时不会自行接通(需按动操控按钮才干接通),可防止因电器长时间通电而消耗电能或引发意外事故。

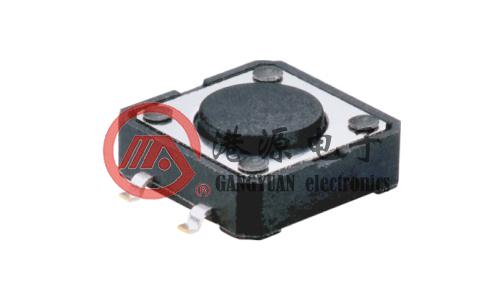

KTD0623

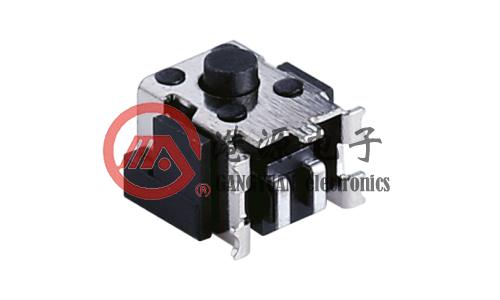

      每次 断电后又来电时,IC的YO端输出高电平,Yl端为低电平,V不导通,K处于开释状况,该电子开关处于断开状况。只要按动一下S,使V导通,K吸合,该电子开关才干接通。元器件挑选,Rl选用1-2W金属膜电阻器;R2-R5选用1/4W碳膜电阻器或金属膜电阻器。KAN1241

Cl选用耐压值为400V的涤纶电容器或CBB电容器;C2选用耐压值为25V的铝电解电容器;C3选用耐压值为16V的铝电解电容器。再一次按动时,重复上述动作,双稳电路状况再次翻转,UD又复输出高电平使Q1截止,OUT中止输出。

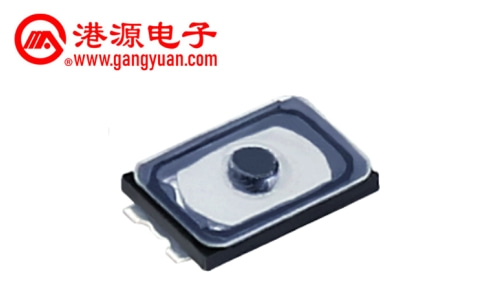

轻触开关

如在C2还未充至UB阀值时,就铺开SW-PB的话,UA输出转为低电平,C2经过D1敏捷向UA放电,因为C2还未充至UB阀值时就经过D1放电,UB的输出状况仍是高电平不变,双稳电路无触发信号,该次 无效。//www.exaear.com
