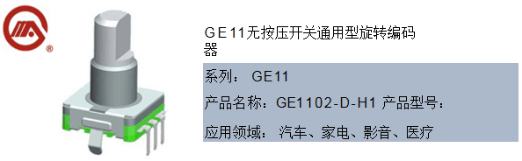

港源电子——GE1102-D-H1无按压开关通用型旋转编码器

返回列表 来源:港源 作者:港源电子 查看手机网址
扫一扫!港源电子——GE1102-D-H1无按压开关通用型旋转编码器扫一扫!
浏览:- 发布日期:2020-04-25 09:53:01【

今天跟大家介绍下增量式编码器GE1102-D-H1。编码器主要是将操作轴的旋转量或移动量转成电信号,经过数字化处理后输出。

介绍增量式的的编码器工作原理,根据不同的使用环境,需要的产品性能也不一样。所以在选择一款合适编码器的时候,要考虑以下几个产品参数:(1)产品的尺寸(2)输出类型:A B两向增量型(3)轴套长度(4)产品的高度(5)支架脚宽(6)插板的安装间距(7)脉冲数/定位数(8)全回的转角度(9)底座的高度(10)额定功率/输出电压等相关的参数。

编码器

 产品特点:

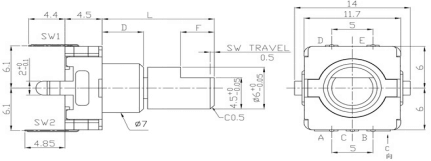

产品关键参数  GE1102系列(详细参数以图纸为准)

型号:GE1102-D-H1

输出类型:A B两向增量型

知识点:输出形式分?增量式

增量式编码器轴旋转时,有相应的相位输出。其旋转方向的判别和脉冲数量的增减,需借助后部的判向电路和计数器来实现。其计数起点可任意设定,并可实现多圈的无限累加和测量。还可以把每转发出一个脉冲的Z信号,作为参考机械零位。当脉冲已固定,而需要提高分辨率时,可利用带90度相位差A,B的两路信号,对原脉冲数进行倍频。

D

轴套长度

可定制

5MM/7MM

L

高度

可定制



K

支架脚宽

可定制



Q

插板安装间距

可定制



脉冲数/定位数:15/30、20/20 全回转角度:360度

底座:4.5mm薄型底座 额定功率:DC5V 10mA

绝缘阻抗:100M? Min.at 300V DC  耐电压:1Minute at AC 100V

手工焊接:300℃ Max. 3S Max.  波 峰 焊 接 :255±3°C. 5S Max.  使用温度范围:-30℃ to +80℃  保存温度范围:-40℃ to +85℃  回转寿命:30000+200 Cycles

 产品优势:

产品特点:

产品定位明显,旋转手感顺滑。

输出稳定,安装稳固,薄型设计。

轴套、轴芯多选择,安装方面行业通用。

 效果图展示:

06$]]J0ZC[LPAMOQUN5QT64


我们的编码器产品可以应用于涵盖音响、车载用途、白色家电领域。产品阵容丰富多样,如具有短轴、长寿命的金属轴类型;有着出色性价比的绝缘轴类型;内径及外形各异的多款中空轴类型;小型、表面贴装的贯通轴类型等,以满足客户的需求。

港源电子成立至今26年专注电子零部件的生产研发,港源电子是一家从事轻触开关设计、制造、及销售的高新科技企业,我们的产品广泛应用于消费类电子、汽车电子、网络通讯等工业电子设备领域。公司所研发的轻触开关、微动开关、自锁无锁开关、AC DC插座、继电器等产品在已经被广大客户认可和一致好评,一秉承着与客户合作共赢,勇闯天下的信念。要了解更多关于编码器的内容,可以点击港源电子官方网站咨询客服了解//www.exaear.com/

选编码器就上港源电子可提供样品测试,欢迎来电咨询!
