8位拨码开关设计原理及使用方法

返回列表 来源:港源 作者: 查看手机网址
扫一扫!8位拨码开关设计原理及使用方法扫一扫!
浏览:- 发布日期:2021-08-12 16:05:31【

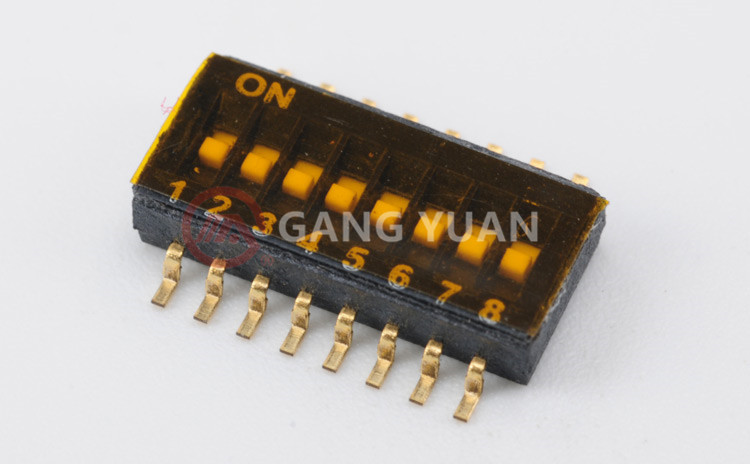

常用的拨码开关也就是一种可以用手拨动的微型开关,所以一般也叫指拨开关。拨码开关的型号很多,根据脚的位置来区分直插式(DIP)和贴片式(SMD)之分,根据拨动方式有平拨跟侧拨之分,按脚间距有平拨跟侧拨之分,脚间距有直插(DIP)与贴片式(SMD)之分。按照状态,还有两态跟三态之分。正常情况下数字是1-10位、12位等11位数。实际上细说下来,还有很多种。

20190830161106_3906

每个键对应后部和后部各有两个插针,从ON的一侧拨出,这下面的两针接通;相反,则断开。四个键是独立的,彼此没有联系。这样的元件通常用于二进制编码。
可设置为1;断开值为0,则为:
0000。
0001。
0010。
……
1110。
1111。
总共有十六种编码。
8位拨码开关的使用方法。
这次主要聊的是8位拨码开关的使用方法和电路设计。
8位拨码开关的使用方法。
一、主电路
AC电网输入、直流输出的全过程,包括:
1、输入滤波器:它的作用是过滤电网中存在的杂波,同时也能防止机器产生的杂波反馈给公共电网。
2、整流与滤波:将电网交流电源直接整流成更光滑的直流电进行下一级变换。
逆变:把整流后的直流电改为高频交流电,它是高频开关电源的核心部件,频率越高,体积、重量和输出功率之比越小。
输出整流和滤波:根据负载需要,提供稳定可靠的直流电源。
二、控制电路。
另一方面,根据检测电路提供的数据,经过与设定标准的比较,再去去控制逆变器,改变频率或脉宽,以达到稳定的输出;另外,根据检测电路提供的数据,经过保护电路的鉴别,为整机提供各种保护措施。
三、检测电路。
在保护电路中除提供运行中的各种参数外,还提供各种显示仪表数据。
四、辅助电源。为单路提供不同要求的电源。

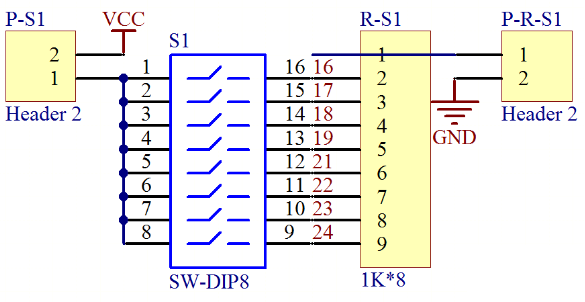

八进制拨码开关电路原理图设计。

2365425-1611231I051649副本

拨码开关是与一个开关量相等的,ON即表示接通,OFF是断开,OFF在数字电路中对0,1,通常用于二进制输入。最小系统板采用八位拨码开关作为一个字节的输入,拨到ON,等于输入“1”,默认输入“0”。

港源电子创立于1994年,专注于轻触开关、微动开关、拨码开关、AC/DC插座、变压器等小型化开关零部件产品的研发、生产和销售。产品主要应用于家用电器、3C(计算机、通讯、消费电子)、汽车电子、办公设备、医疗、安防、个人护理、工业控制等领域。
